Электропастух ПРОТОН ИЭ-3-1

160 руб.

  • В наличии
+375 (25) 531-83-20
Электропастух ПРОТОН ИЭ-3-1
В наличииЭлектропастух ПРОТОН ИЭ-3-1
160 руб.
+375 (25) 531-83-20
возврат товара в течение 14 дней по договоренности
Описание
Характеристики
Информация для заказа

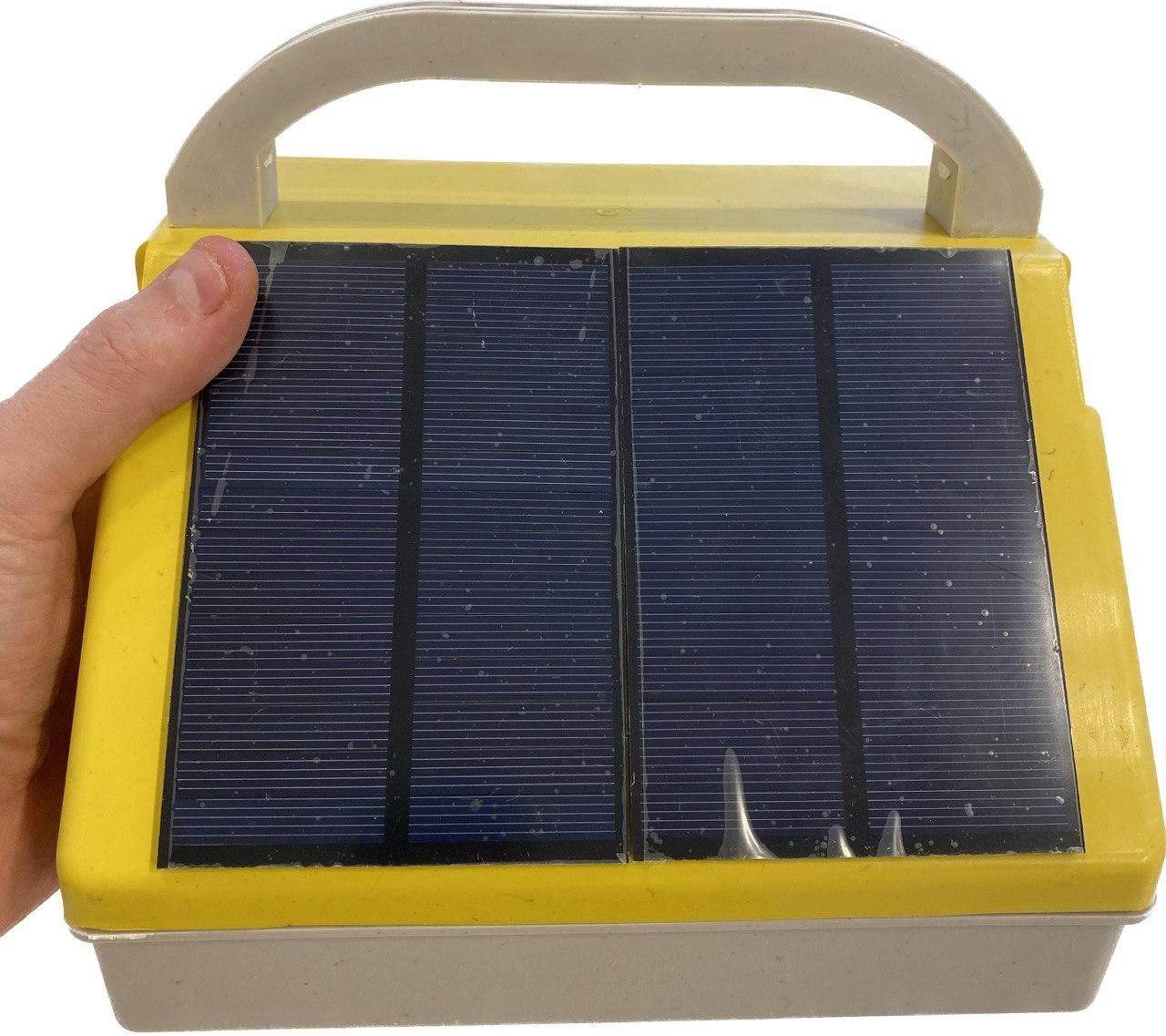

Электропастух ПРОТОН ИЭ-3-1

Общие сведения

Цвет корпуса может отличаться от фото

Электропастух ПРОТОН ИЭ-3-1

Электропастух ПРОТОН ИЭ-3-1

Электропастух ПРОТОН ИЭ-3-1

Общие сведения



1.1 Блоки питания электрического ограждения ИЭ-3-1 предназначены для подачи маломощных электрических импульсов высокого напряжения на электропроводящую проволоку, ограждающую пастбище крупного рогатого скота или молодняка в период пастбищного сезона.

1.3 Блок питания электрического ограждения ИЭ-3-1 работает от встроенных аккумуляторной и солнечной батареи, которая позволяет работать без потребления энергии аккумулятора при достаточном дневном освещении.



2 Основные технические данные



2.1 Длина линии электроизгороди, м 2000
2.2 Пиковое значение импульса напряжения на линии изгороди, В, не более 8000
2.3 Амплитудное значение импульса тока на стандартной нагрузке, А 3,4 - 4,4
2.4 Длительность импульса на стандартной нагрузке, мс 0,03 - 0,05
2.5 Частота повторения импульса, Гц 0,8 -  1
2.6 Энергия импульса на стандартной нагрузке, Дж 0,06 - 0,1
2.7 Источник питания: встроенная герметичная аккумуляторная батарея и встроенная солнечная  батарея , напряжением, В                                             12
2.8 Время работы от аккумуляторной батареи, не менее, часов 300
2.9 Ток потребления от аккумуляторной батареи, не более, мА  25
2.10 Тип аккумуляторной батареи: СА1270, 12 В, 7 А/ч или аналогичная, размером, мм 151 х 65 х 95
2.11 Габаритные размеры, мм, не более: 205 х 182 х 182
2.12 Масса блока питания без батареи, не более,  кг 1
2.13 Климатическое исполнение УХЛ1 ГОСТ 15150-69  при диапазоне температур от 0ºС до +45 ºС
2.14 Защищенность оболочки IPХ3 по ГОСТ 14254-80



3 Комплектность



3.1 Блок питания электрического ограждения – 1шт.

3.2 Паспорт, руководство по эксплуатации – 1 экз.

3.3 Комплект соединительных проводов.

3.4 Упаковка (по согласованию с заказчиком).



4 Свидетельство о приемке



Блок питания электрического ограждения  ИЭ-3-1   , соответствует

требованиям технических условий ТУ BY 700049303.004-2015 и признан годным для эксплуатации.

Декларация о соответствии Евразийского экономического союза ЕАЭС № BY/112 11.01. ТР020 000.00 01648



                       Дата изготовления                                                       мп



5 Хранение



5.1 Блоки питания у потребителя должны храниться в сухих, закрытых помещениях или на

складах, оборудованных стеллажами для хранения.

5.2 ПРИ ХРАНЕНИИ АККУМУЛЯТОРНЫЕ БАТАРЕИ ДОЛЖНЫ БЫТЬ ВЫНУТЫ.



Гарантии изготовителя



6.1 Изготовитель гарантирует соответствие изделия требованиям технических условий при соблюдении потребителем режимов и условий эксплуатации, транспортирования и хранения в течении 12 месяцев со дня продажи, а при отсутствии отметки о продаже – со дня изготовления.

6.2 При обнаружении неисправностей в течение гарантийного срока обращаться на предприятие- изготовитель по адресу: Республика Беларусь, 212012 г. Могилев ул. Челюскинцев, 178/6-3, ООО «Протон» тел./факс (+375 222) 647127, (+375 222) 645990. E-mailp11@yandex.by





БЛОКИ ПИТАНИЯ ЭЛЕКТРИЧЕСКОГО ОГРАЖДЕНИЯ  ИЭ-3, ИЭ-3-1



Руководство по эксплуатации ПСИТ 37.00.00.000-03 РЭ



1. Указания мер безопасности.



1.1 Блоки питания электрического ограждения не предназначены для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них опыта или знаний, если они не находятся под контролем  или не проинструктированы об использовании  блоков питания  лицом, ответственным за их безопасность. Дети должны находиться под контролем для недопущения игры с блоками питания электрического ограждения.

1.2 ПРЕДУПРЕЖДЕНИЕ: НЕ ПОДКЛЮЧАТЬ К ОБОРУДОВАНИЮ, РАБОТАЮЩЕМУ ОТ СЕТИ.

1.3 Строго соблюдайте требования для электрических ограждений для животных.

Электрические ограждения для животных следует устанавливать, эксплуатировать и обслуживать таким образом, чтобы минимизировать опасность для людей, животных или окружающей их сре­ды.

Следует избегать конструкции электрического ограждения для живот­ных, которые могут  привести к запутыванию в проволоке живот­ных или людей.

ПРЕДУПРЕЖДЕНИЕ: Избегать контакта с проводами электрического ог­раждения, в особенности головой, шеей или туловищем. Не перелезать сверху, через или под многорядным электрическим ограждением. Использовать ворота или специально сконструированный пункт пересечения.

Электрическое ограждение для животных не должно питаться от двух отдельных блоков питания.  Для любых двух отдельных электрических ограждений для животных, каждое из которых питается от отдельного блока питания независимо,  расстояние между проводами двух электрических ограждении для жи­вотных должно быть не менее 2,5 м. Если этот промежуток должен быть закрыт, следует применять непроводящий материал или изолированный металлический барьер.

Колючая проволока или колюче-режущая проволока не должна быть элек­трифицирована при помощи блока питания.

Следует поддерживать расстояние не менее 10 м между заземляющим электродом блока питания и присоединенными частями любой другой системы заземления, в частности, защитным заземлением системы электроснабжения  или системой заземления телекоммуникаций.

Пересечения с воздушными линиями электропередач следует избегать все­гда, когда это возможно. Если такое пересечение невозможно избежать, оно должно быть сделано под линией электропередачи и, насколько это возможно, под прямым углом к нему.

Если соединительные провода и провода электрического ограждения для животных установлены около воздушной линии электропередачи» воздуш­ные зазоры должны быть не меньше тех, которые указаны в таблице 1.



Таблица 1 - Минимальные воздушные зазоры от линий электропередач до электрических ограждений

Напряжение линии электропередачи, В Воздушный зазор, м
< 1000 3
>1000 и <33000 4
> 33000 8

Электрические ограждения для животных, предназначенные для отпуги­вания птиц, удерживания домашних животных или тренировки животных, в част­ности коров, следует запитывать только от блоков питания с низкой выходной мощностью для получения удовлетворительных и безопасных характеристик. В электрических ограждениях для животных, предназначенных для от­пугивания птиц от сидения на зданиях, провода электрического ограждения не должны быть присоединены к заземляющему электроду блока питания. Преду­преждающий знак должен находиться на каждой точке, где люди могут получить легкий доступ к проводникам.

Там, где электрические ограждения для животных пересекают общест­венные пути, в электрические ограждения для животных в этой точке должны быть встроены неэлектрофицированные ворота или должно быть предусмотрено пересечение посредством ступенчатого перехода. При любом из таких пересече­ний примыкающие электрифицированные провода должны нести предупреж­дающие знаки.

Любая часть электрического ограждения для животных, которая уста­новлена вдоль общественной дороги или прохода, должна быть обозначена  че­рез короткие промежутки предупреждающими знаками, прочно прикрепленными к опорам ограждения, или тщательно зафиксированными на проводах огражде­ния. Размер предупреждающего знака должен быть не менее 100 Х 200 мм.

Цвет фона с обеих сторон предупреждающего знака должен быть желтым. Надпись на знаке должна быть черной несмываемой, нанесенной на обеих сторонах  знака, иметь высоту не менее 25 мм, следующего содержания: «ОСТОРОЖНО: Электрическое ограждение».



2. Подготовка к работе



2.1 Откройте корпус блока питания, снимите скобу крепления аккумулятора, установите заряженный аккумулятор, обязательно закрепите скобой. Подключите провода к аккумулятору соблюдая полярность. Закройте корпус блока питания.

2.2 Подготовьте заземление. Для этого используйте заземлитель изгороди электрической, забитый в землю на глубину не менее 60 см. Очистите от изоляции конец провода заземления блока питания. Закрепите конец провода под шайбу и гайку заземлителя.

2.3 Вместо заземлителя изгороди электрической можно использовать любой другой металлический стержень, обеспечив надежный контакт между выводом блока питания «» и стержнем.

2.4 Если верхний слой почвы сухой, то сопротивление заземления может оказаться большим.

В таком случае  рекомендуется  облить почву вокруг штыря водой (30-50 л.).

2.5 Не включать блок питания без ограждения!

2.6 Солнечная батарея не должна попадать в тень от травы и деревьев.



3. Порядок работы



3.1 Закрепите высоковольтный вывод  «»  блока питания крючком на конец проволоки, ограждающей пастбище. Включите питание тумблером.



4. Проверка технического состояния



4.1 Включите питание.

4.2 ПРОВЕРЬТЕ НАЛИЧИЕ ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСОВ ПО НАЛИЧИЮ ИСКРЫ (ПРИ ЭТОМ КРЮЧОК ВЫСОКОВОЛЬТНОГО ВЫВОДА ДОЛЖЕН НАХОДИТЬСЯ НА РАССТОЯНИИ 1-2 мм ОТ ПРОВОДА ЗАЗЕМЛЕНИЯ, РУКА ПРОВЕРЯЮЩЕГО НЕ ДОЛЖНА НАХОДИТЬСЯ  БЛИЖЕ  30мм  ОТ  КРЮЧКА) , ЧАСТОТА ПОВТОРЕНИЯ ИМПУЛЬСОВ ДОЛЖНА БЫТЬ 1  ИМПУЛЬС В СЕКУНДУ.



5. Техническое обслуживание



5.1 Следите за степенью разряжения аккумулятора. При разряде аккумулятора ниже 10 Вольт его следует   зарядить.



6. Возможные причины неисправности



Проявление неисправности

Причина неисправности

Способ устранения

1. Блок питания не работает или работает, но при проверке на искру импульс слабый (нет щелчка)

Частичный или полный разряд батареи.

Заменить батарею новой или зарядить.

2. Импульсы на проволоке изгороди отсутствуют или слабые. При проверке на наличие искры (п.4.2) блок питания работает нормально.

Проволока касается травы, деревьев и т.д.

Обойти линию изгороди и устранить касание травы, деревьев и т.д., заменить поврежденные изоляторы, надежно соединить отрезки проволоки изгороди.

Повреждены изоляторы на опорах изгороди. Ненадежные скрутки концов порванной проволоки изгороди.

3. Слабые импульсы на проволоке изгороди. Клемма заземления штыря «бьет» при прикосновении к ней.

Генератор плохо заземлен

Проверить качество соединения провода с заземлителем. Уменьшить сопротивление заземления

Консультации и помощь в подборе по телефону +375255318320 Евгений Киселев

Основные
Производитель Протон
Максимальная сила удара 0.12 Дж.
Страна производительБеларусь
ТипПереносной
Длина ограждения2000 м
Тип проводникаПроволока
Пользовательские характеристики
Питание220/12 вольт
