Электрический пастух TYN-8. Искра 7 мм

Электрический пастух TYN-8

Технические характеристики прибора
Параметр Значение
Входное напряжение DC 12V (постоянный ток 12 В)
Выходное напряжение 8 KV (8 кВ)
Входной ток 1A
Выходной ток 100–700 mA
Длительность импульса 0,75–0,3 сек
Период импульса ≤ 0,1 сек
Дальность нагрузки < 10 км

Энергия удара - 1 ДЖ
Принцип работы электроизгороди Принцип работы электроизгороди заключается в создании у животных психологического барьера, вызывающего страх приближения к ограждению. Система раз в секунду посылает электрический импульс по проводам. Когда животное касается изгороди, оно замыкает цепь между проводом и землей, получая кратковременный удар током. Этот разряд формирует у животного стойкую привычку и предотвращает побеги. Конструкция изгороди не обязательно должна быть физически прочной, но при установке важно учесть нагрузки от животных, снега и ветра.
Способ работы и подключения Высоковольтный ток от контроллера проходит по цепочке: Провод — Животное — Земля — Прибор, замыкая цепь. Схема ниже: Параллельное подключение (Изоляторы / Металлическая проволока / Столб).

Инструкция по эксплуатации
Шаги перед включением:
Сделайте качественное заземление.
Подключите высоковольтный выходной провод.
Включите прибор. Загорится индикатор питания, затем начнет мигать индикатор импульсов — это означает, что высоковольтный выход активен.
Тестирование нового прибора:
Включение: Положите прибор на стол, подключите провод длиной 20 см к клемме заземления (для теста). Включите питание. Загорится индикатор питания и начнет мигать индикатор импульсов. Изнутри прибора слышны легкие щелчки — прибор исправен.
Тест высокого напряжения: Медленно поднесите свободный конец провода к высоковольтной клемме. На расстоянии около 0,9 см должна появиться электрическая дуга (искра). Внимание: используйте сухие деревянные или пластиковые палочки для удерживания провода во избежание удара током!

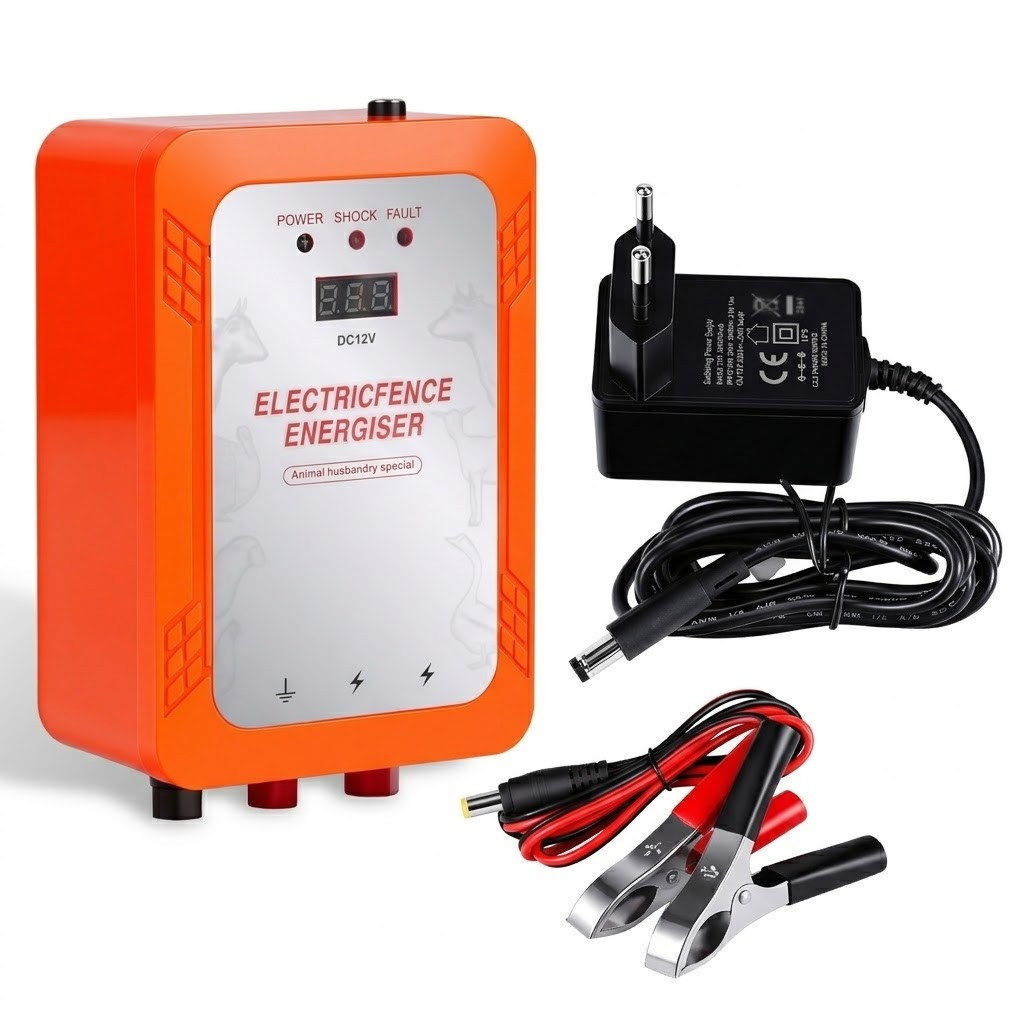

Описание панели управления и разъемов
(1) Адаптер питания: для подключения к сети 100–220V.
(2) Кабель с зажимами («крокодилы»): для питания от аккумулятора 12V.
(3) Индикатор питания (POWER): горит при подключении к сети/аккумулятору.
(4) Индикатор импульса (SHOCK): мигает при нормальной работе высоковольтного импульса.
(5) Индикатор ошибки (FAULT): загорается при замыкании или неисправности изгороди/прибора.
(6) Дисплей напряжения/заряда: показывает напряжение питания. Если значение опускается ниже 12V, отключите прибор во избежание глубокого разряда АКБ.
(7) Клемма заземления (GND): подсоединяется к заземляющему штырю.
(8) Высоковольтная клемма 8kV (+): выход на изгородь.
(9) Высоковольтная клемма 8kV (+): дублирующий выход на изгородь.
Правила безопасности перед установкой:
Подключайте прибор только через отдельный автомат/УЗО.
Не подпускайте пожилых людей и детей к высоковольтной изгороди.
Качественное заземление обязательно! Коррозия или плохой контакт приведут к поломке прибора.
Не используйте прибор во влажной среде. Устанавливайте в сухом, проветриваемом месте.
Важно: Производитель не несет ответственности за повреждения прибора или травмы, вызванные неправильным заземлением и игнорированием правил безопасности!
